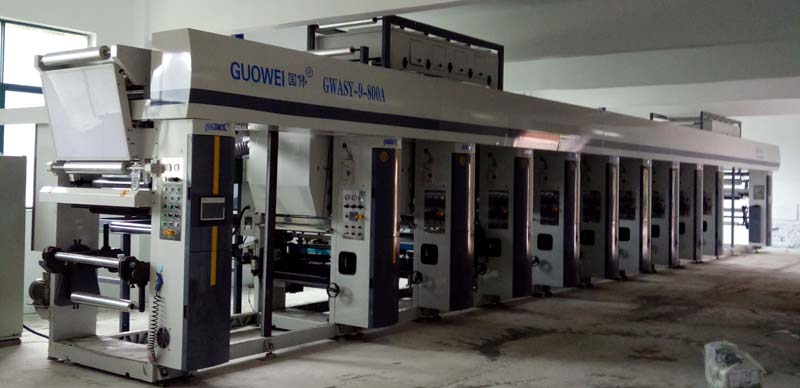

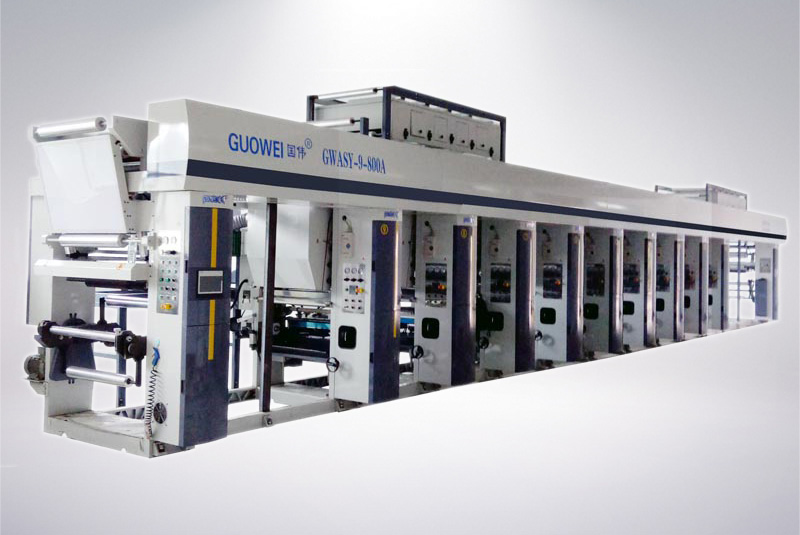

GWASY-A1型机组式凹版印刷机，采用先进的七电机四段闭环张力控制系统，张力自动换卷动作程序等均由德国西门子PLC和人机界面进行控制。高速工作状态下自动接换料，整机结构精巧，造型美观，适用于各种薄膜材料印刷。（七电机矢量控制四段闭环张力控制系统，由日本腾仓气缸+德国西门子电机+日本安川变频器+德国西门子PLC）
1.本机印刷速度120-150 米/分，机械速度160米/分。
2.主传动机构：主传动采用日本安川矢量变频器控制矢量电机，传动每组印版。特点：节省用电。 气动离合对版。
3.无轴装版机构：装版采用气缸，拉动芯轴进行装版，横向调节采用螺杆移动。特点：减少换版时间，确保同心度，提高产品质量。
4.油墨刮刀机构：刮刀可在任意调节上下和角度，刮刀压力采用单气缸，横向移动采用同步电机转动凸轮移动。特点：延长版的寿面。
5.压印升降机构：压印采用双气缸升压与滑块自锁定位，对气缸漏气和停机气缸下掉保护。特点：保证压力平均，确保色差。
6.套色机械手：采用电脑控制同步电机通过减速传动滚珠丝杆调节，进行自动套色。特点：转动润滑，套色精度高。
7. 收、放料机构：采用双工位，收、放料张力及收、放料牵引张力采用变频矢量控制线速度。特点：加速套色稳定，横向不跑版，针对大批量印刷可节省材料、油墨、溶剂和能源，在高速全自动接换料，比三电机节省40米左右，油墨、溶剂和能源节约20%左右，大大降低主品成本。
8.干燥、冷却结构：烘箱采用离心机吹吸，电热管分布在每组烘箱的吹风口进行加热，烘箱内部形成风量热循环，温度由智能温控仪控制，回头辊用水冷却式，确保薄膜降温。循环再回收风，特点：节省用电。
1、聚丙烯膜OPP/BOPP/CPP15-60微米 5、聚氯乙烯薄膜PVC/PO/PVDC 40-70微米
2、聚酯薄膜PET 12-60微米 6、组合层膜 达150g/m3
3、尼龙膜PA 15-60微米 7、组合层压膜 达150g/m3
4、玻璃纸CELLOPHANE 20-30微米 8、聚乙烯膜 PE 60-100微米
|
型号
|
GWASY-650A1（9色）
|
GWASY-850A1（9色）
|
GWASY-1050A1（9色）
|
GWASY-1250A1（9色）
|
|
印版直径
|
100-320mm
|
100-320mm
|
100-320mm
|
100-320mm
|
|
印刷宽度
|
600mm
|
800mm
|
1000mm
|
1200mm
|
|
放卷直径
|
600mm
|
600mm
|
600mm
|
600mm
|
|
收卷直径
|
600mm
|
600mm
|
600mm
|
600mm
|
|
印刷速度
|
120-160米/分
|
120-160米/分
|
120-160米/分
|
120-160米/分
|
|
套印精度
|
≤0.08mm
|
≤0.08mm
|
≤0.08mm
|
≤0.08mm
|
|
烘干方式
|
电加热（或蒸汽或油）
|
电加热（或蒸汽或油）
|
电加热（或蒸汽或油）
|
电加热（或蒸汽或油）
|
|
机器功率
|
158kw
|
178kw
|
198kw
|
208kw
|
|
机器重量
|
25000KG
|
26000KG
|
27000KG
|
29000KG
|
|
外型尺寸
|
18000*3200*3350mm
|
18000*3400*3350mm
|
18000*36000*3350mm
|
18000*3800*3350mm
|
