GWASY-A型(七电机. 推荐)电脑高速凹版印刷机(内置收放)

[凹版印刷机系列] update:2022-10-20
GWASY-A型(七电机.   推荐)电脑高速凹版印刷机(内置收放)
2022-10-20

产品参数

PRODUCT PARAMETERS
产品用途:
适用于各种薄膜材料印刷。(七电机矢量控制四段闭环张力控制系统,由日本腾仓气缸+ABB电机+日本安川变频器+德国西门子PLC)
产品特点:
GWASY-A型机组式凹版印刷机,采用先进的七电机四段闭环张力控制系统,张力自动换卷动作程序等均由德国西门子PLC和人机界面进行控制。高速工作状态下自动接换料,整机结构精巧,造型美观,适用于各种薄膜材料印刷。(七电机矢量控制四段闭环张力控制系统,由日本腾仓气缸+ABB电机+日本安川变频器+德国西门子PLC)
主要结构和特点:
1.本机印刷速度120-180 米/分,机械速度200米/分。
2.主传动机构:主传动采用日本安川矢量变频器控制矢量电机,传动每组印版。特点:节省用电。 气动离合对版。
3.无轴装版机构:装版采用气缸,拉动芯轴进行装版,横向调节采用螺杆移动。特点:减少换版时间,确保同心度,提高产品质量。
4.油墨刮刀机构:刮刀可在任意调节上下和角度,刮刀压力采用单气缸,横向移动采用同步电机转动凸轮移动。特点:延长版的寿面。
5.压印升降机构:压印采用双气缸升压与滑块自锁定位,对气缸漏气和停机气缸下掉保护。特点:保证压力平均,确保色差。
6.套色机械手:采用电脑控制同步电机通过减速传动滚珠丝杆调节,进行自动套色。特点:转动润滑,套色精度高。
7. 收、放料机构:采用双工位,收、放料张力及收、放料牵引张力采用变频矢量控制线速度。特点:加速套色稳定,横向不跑版,针对大批量印刷可节省材料、油墨、溶剂和能源,在高速全自动接换料,接料最大浪费10米左右,比三电机节省40米左右,油墨、溶剂和能源节约20%左右,大大降低主品成本。

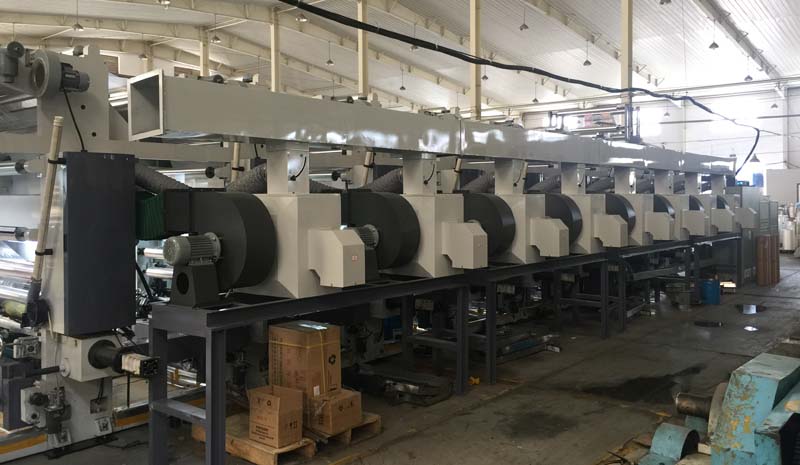

8.干燥、冷却结构:烘箱采用离心机吹吸,电热管分布在每组烘箱的吹风口进行加热,烘箱内部形成风量热循环,温度由智能温控仪控制,回头辊用水冷却式,确保薄膜降温。循环再回收风,特点:节省用电。
承印材料:
1、聚丙烯膜OPP/BOPP/CPP15-60微米 5、聚氯乙烯薄膜PVC/PO/PVDC 40-70微米
2、聚酯薄膜PET 12-60微米 6、组合层膜 达150g/m3
3、尼龙膜PA 15-60微米 7、组合层压膜 达150g/m3
4、玻璃纸CELLOPHANE 20-30微米 8、聚乙烯膜 PE 60-100微米

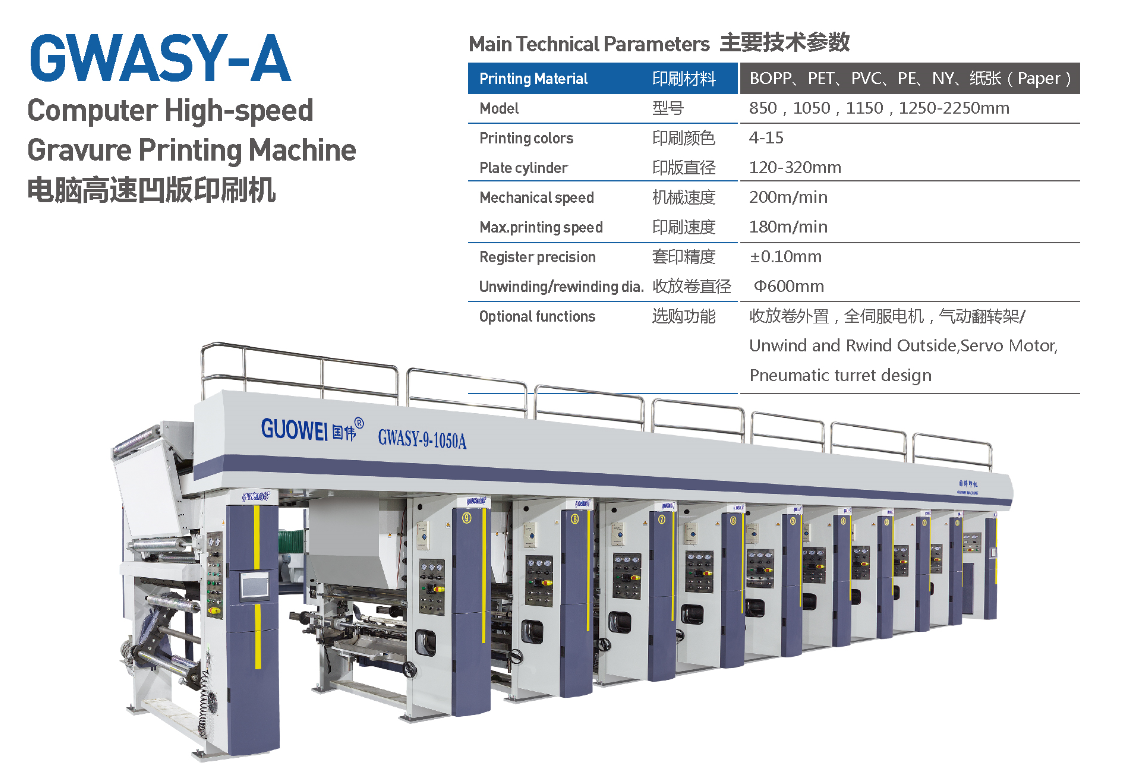

主要技术参数:

印刷材料 BOPP、PET、PVC、PE、NY、Paper

型号

850/1050/1150/1250-2250mm

印刷颜色

4-15

印刷直径

Φ100-300mm

机械速度

220m/min

印刷速度

200m/min

套色精度

±0.10mm

收放卷直径

Φ600mm

选购功能 气动翻转架
