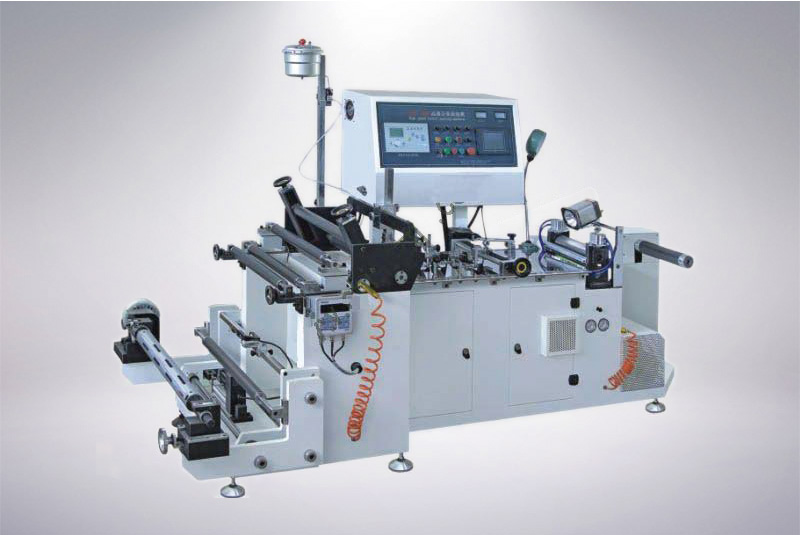

GW-300型高速合掌机GW-300型高速合掌机

[PVC收缩膜一套设备] update:2022-10-20
GW-300型高速合掌机GW-300型高速合掌机
2022-10-20

产品参数

PRODUCT PARAMETERS
主要技术参数:

产品介绍:

ZHZ-300型高速合掌机是专项用于将薄膜材料合掌成形为卷筒袋状包装材料。

配置简介:

3. 放卷恒张力控制,加减速张力惯量补偿。
4. 基才对准选用钛玛科伺服驱动超声波跟踪纠偏机,对边对线精度±0.1mm,跟踪线速度25mm/s,推动范围±70mm。
5. 放卷轴采用胀子式气胀轴3英寸Φ74mm纠边活压采用直线轴,直线轴承运行。
6. 牵引钢棍压棍直径宽幅Φ90mm×320mm,表面镀硬烙精磨加工镜面。
7. 牵引橡胶棍直径宽幅Φ90mm×320mm,橡胶材料聚氨脂。
8. 钢棍离合采用两端气动同时执行,汽缸直径Φ50mm×20mm行程,气压任意调节。
9. 牵引橡胶棍由同步带传入变频电机独立驱动。
10. 收卷轴采用板条式气胀轴规格3英寸Φ74mm。
11. 收卷采用独立电机与磁粉组合控制收卷张力,磁粉发热小,可以实现稳定的小张力控制。
12. 收卷锥度张力(半径~张力曲线、速度~张力曲线)。
13. 收卷长度或直径到达自动停机,放卷到达min值卷径自动停机。
14. 涂胶采用电磁伐针伐,流量计量泵自动控制,流量可自动调节,开机自动出胶,停机自动闭胶。15. 整机中间过度导棍,导棍材料铝合金质,导棍表面硬阳处理(称茶色导棍)导棍动,静平衡±0.4g,涂胶规格;Φ30mm—Φ300mm,涂胶速度;300m/min,合掌精度;±0.3mm。

主要技术参数:

合掌宽度:

300mm

合掌速度:

300m/min

电源电压:

380V 50Hz

整机功率:

3.5kw

整机重量:

355kg

外形尺寸:(长x宽x高)



3180x1450x1550 mm
